EV Spare Parts New Energy Electric Vehicle High Voltage Fuse DC500B--20-150

Repuestos para vehículos eléctricos Fusible de alto voltaje DC500B--20-150 para vehículos eléctricos de nueva energía

• Estándar: IS0 8820-1, IS0 8820-8, JASO D622

• Tensión nominal: DC500V

• Corriente nominal: 10A, 12A, 16A, 20A, 25A, 30A, 35A, 40A, 50A

• Capacidad de ruptura: 20 kA

• Objeto de protección: Proporcionar protección más segura y confiable contra sobrecargas y fallas de corriente de cortocircuito de paquetes de baterías de litio de vehículos eléctricos, circuitos de supercondensadores, circuitos de carga, convertidores CC-CC y otros dispositivos.

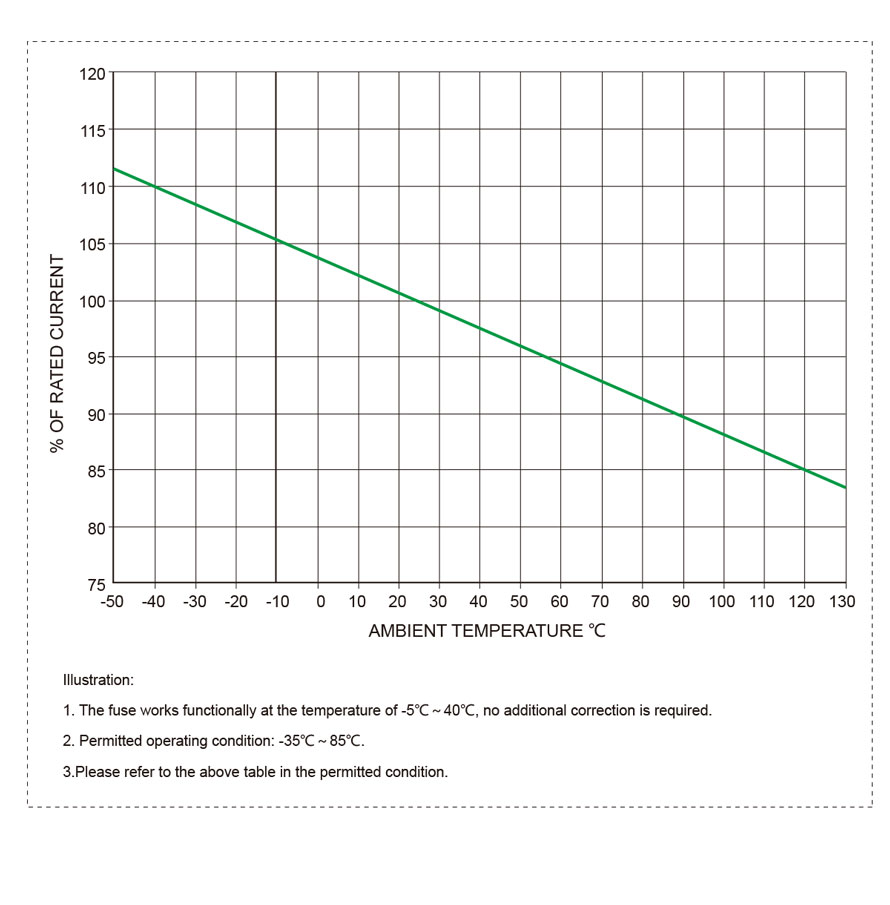

• Entorno aplicable: Temperatura de -35℃ a 85℃, humedad ≤90%.

Descripción del material: Cerámica de alúmina 95 de alta resistencia y pieza fusible de material importado.

Proceso de estructura: El metal de cobre se remacha tras el proceso de soldadura. La arena de cuarzo interna se procesa por solidificación para evitar la caída de los productos en condiciones de trabajo dinámicas y la proyección de arco eléctrico causada por fallas en la línea.

DIAGRAMA ESTRUCTURAL

REFERENCIA TÉCNICA ELÉCTRICA

Modelo de producto	Corriente nominal (A)	I²t (A²s)		Capacidad de ruptura	Consumo de energía (w) 0,5 pulgadas	Pernos de montaje/par de apriete
Modelo de producto	Corriente nominal (A)	Prearco	Fusión	Capacidad de ruptura	Consumo de energía (w) 0,5 pulgadas	Pernos de montaje/par de apriete
SEV10B500-10A	10	350	420	constante de tiempo de 5 kA (I/D): 2 ms ± 0,5 ms	0.60	Perno de montaje M5, Par de montaje recomendado 4,5 N*m
SEV10B500-12A	12	430	650		0,65
SEV10B500-16A	16	670	1280		0,75
SEV10B500 - 20 A	20	800	1520		0.80
SEV10B500 - 25 A	25	960	1820		1.00
SEV10B500 - 30 A	30	1200	2100		1.20
SEV10B500 - 35 A	35	1350	2600		1,50
SEV10B500 - 40 A	40	1645	3250		2.10
SEV10B500 - 50 A	50	2560	4896		3.20
