EV Spare Parts New Energy Electric Vehicle High Voltage Fuse DC500B--10-50

Repuestos para vehículos eléctricos Fusible de alto voltaje DC500B--10-50 para vehículos eléctricos de nueva energía

• Estándar: IS0 8820-1, IS0 8820-8, JASO D622

• Tensión nominal: DC500V

• Corriente nominal: 10A, 12A, 16A, 20A, 25A, 30A, 35A, 40A, 50A

• Capacidad de ruptura: 20 kA

• Objeto de protección: Proporcionar protección más segura y confiable contra sobrecargas y fallas de corriente de cortocircuito de paquetes de baterías de litio de vehículos eléctricos, circuitos de supercondensadores, circuitos de carga, convertidores CC-CC y otros dispositivos.

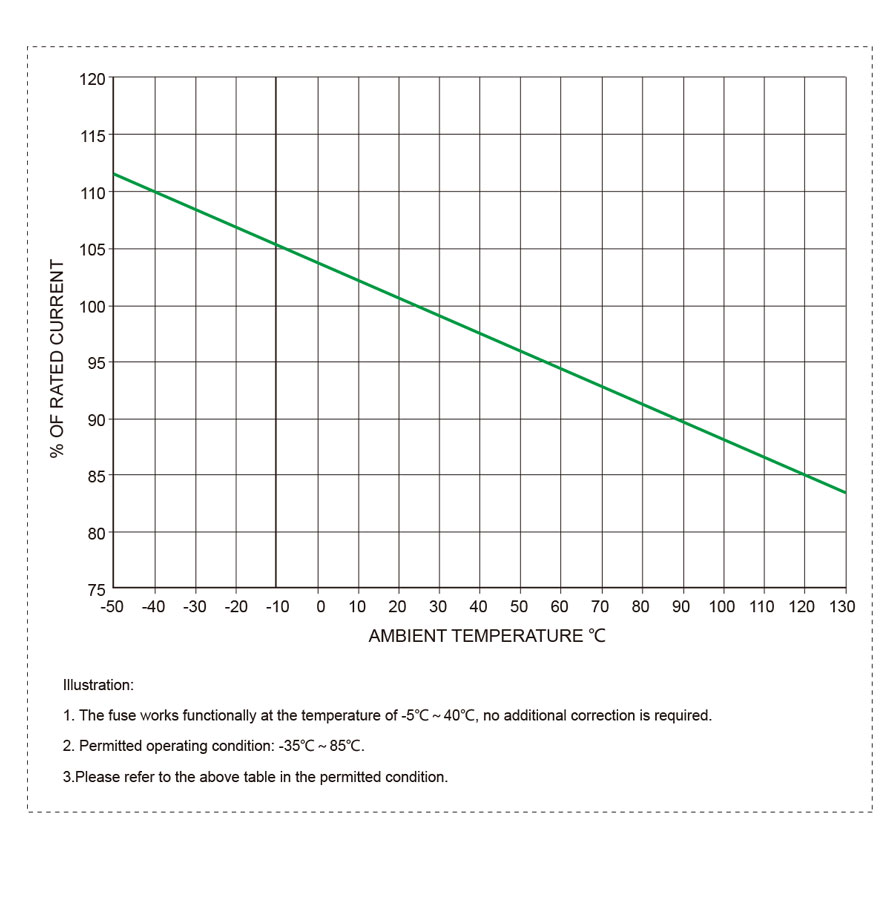

• Entorno aplicable: Temperatura de -35℃ a 85℃, humedad ≤90%.

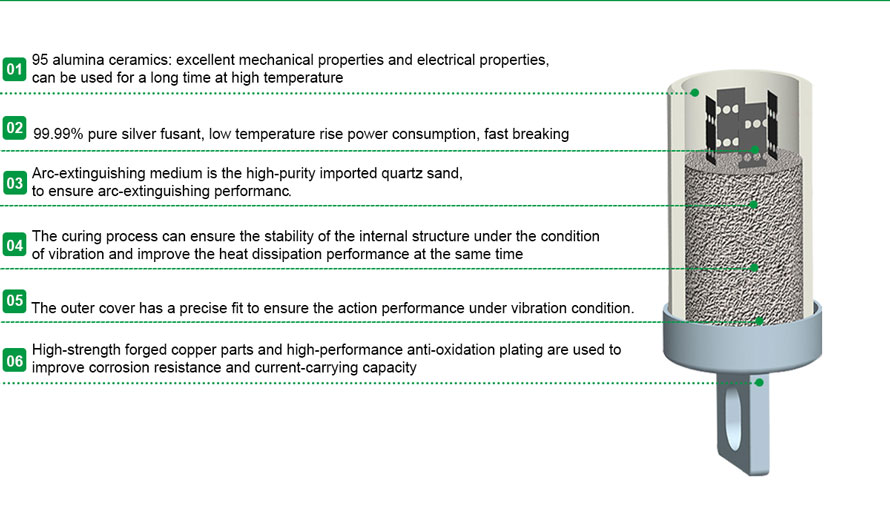

• Descripción del material: Cerámica de alta resistencia de alúmina 95 y pieza fusible de material importado.

• Proceso de estructura: el metal de cobre se remacha después del proceso de soldadura; la arena de cuarzo interna se procesa por solidificación para evitar que los productos se caigan en condiciones de trabajo dinámicas y evitar la pulverización de arco causada por fallas en la línea.

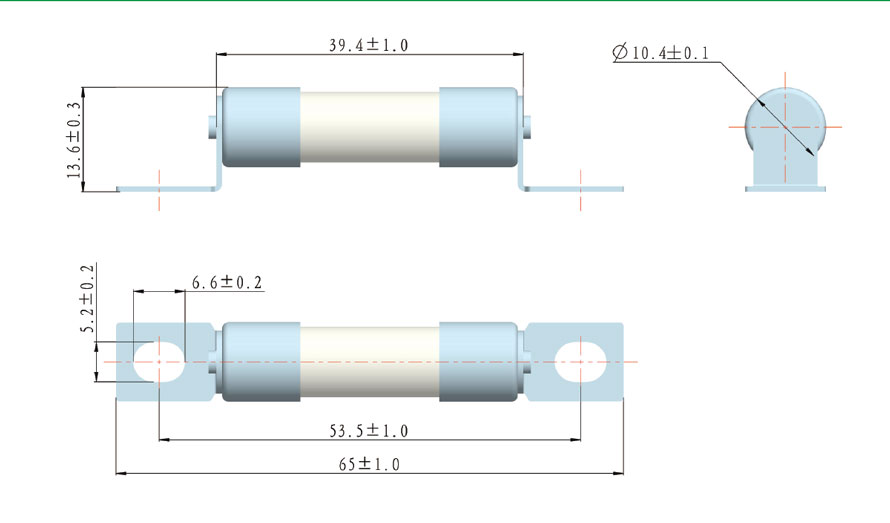

DIAGRAMA ESTRUCTURAL

REFERENCIA TÉCNICA ELÉCTRICA

Modelo de producto	Corriente nominal (A)	I²t (A²s)		Capacidad de ruptura	Consumo de energía (w) 0,5 pulgadas	Pernos de montaje/par de apriete
Modelo de producto	Corriente nominal (A)	Prearco	Fusión	Capacidad de ruptura	Consumo de energía (w) 0,5 pulgadas	Pernos de montaje/par de apriete
SEV10B500 - 10 A	10	350	420	constante de tiempo de 5 kA (I/D): 2 ms ± 0,5 ms	0.60	Perno de montaje M5, Par de montaje recomendado 4,5 N*m
SEV10B500 - 12 A	12	430	650		0,65
SEV10B500 - 16A	16	670	1280		0,75
SEV10B500 - 20 A	20	800	1520		0.80
SEV10B500 - 25 A	25	960	1820		1.00
SEV10B500 - 30 A	30	1200	2100		1.20
SEV10B500 - 35 A	35	1350	2600		1,50
SEV10B500 - 40 A	40	1645	3250		2.10
SEV10B500 - 50 A	50	2560	4896		3.20
