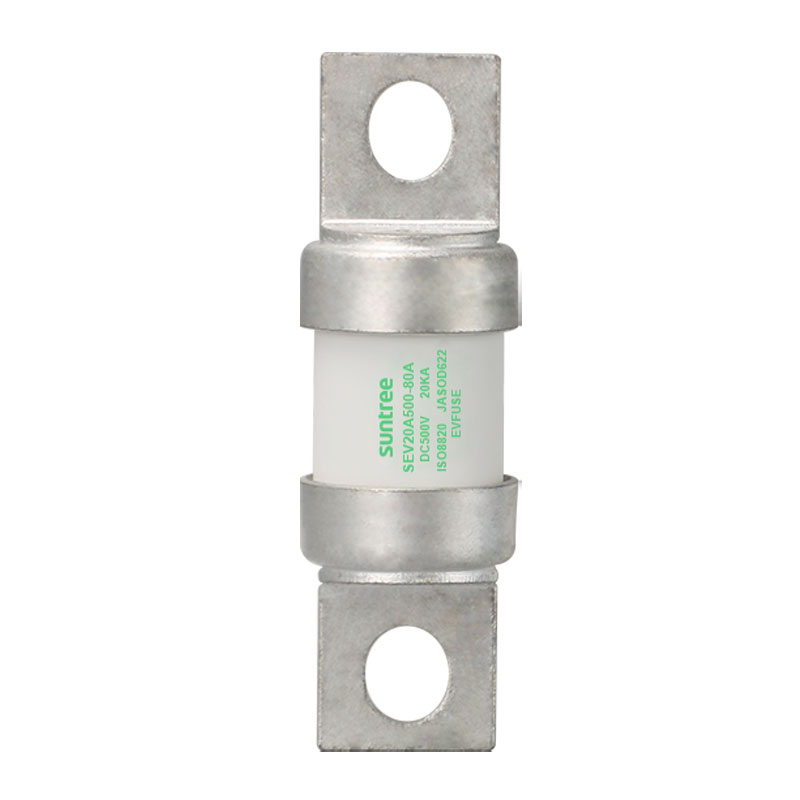

EV Spare Parts New Energy Electric Vehicle High Voltage Fuse DC500A--50-150

Repuestos para vehículos eléctricos Fusible de alto voltaje para vehículos eléctricos de nueva energía DC500A--50-150

• Estándar: IS0 8820-1, IS0 8820-8, JASO D622

• Tensión nominal: DC500V

• Corriente nominal: 50A, 60A, 70A, 80A, 100A, 125A, 150A

• Capacidad de ruptura: 20 kA

• Objeto de protección: Proporcionar protección más segura y confiable contra sobrecargas y fallas de corriente de cortocircuito de paquetes de baterías de litio de vehículos eléctricos, circuitos de supercondensadores, circuitos de carga, convertidores CC-CC y otros dispositivos.

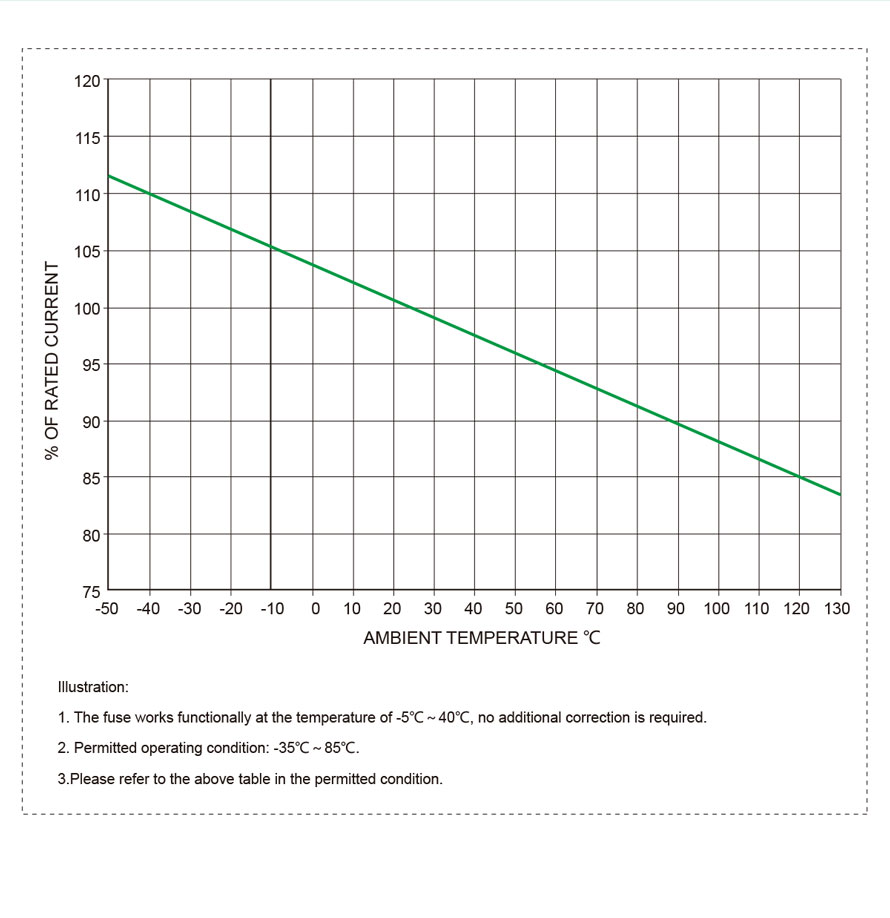

• Entorno aplicable: Temperatura de -35℃ a 85℃, humedad ≤90%.

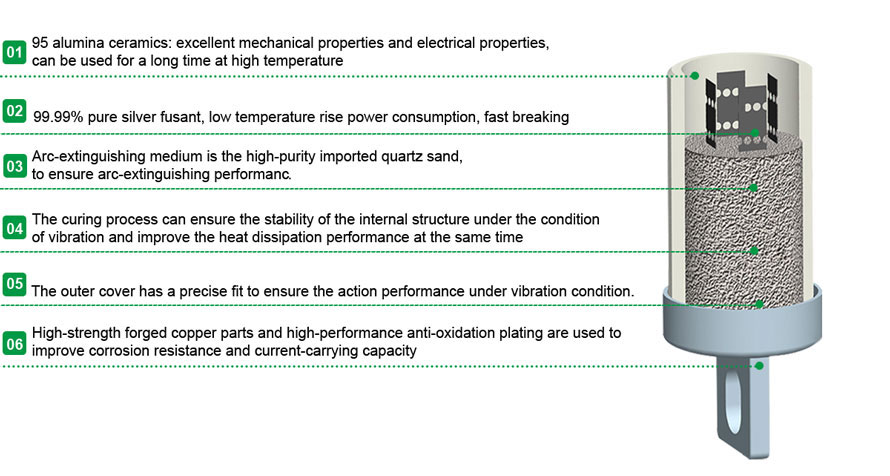

• Descripción del material: Cerámica de alta resistencia de alúmina 95 y pieza fusible de material importado.

• Proceso de estructura: el metal de cobre se remacha después del proceso de soldadura; la arena de cuarzo interna se procesa por solidificación para evitar que los productos se caigan en condiciones de trabajo dinámicas y evitar la pulverización de arco causada por fallas en la línea.

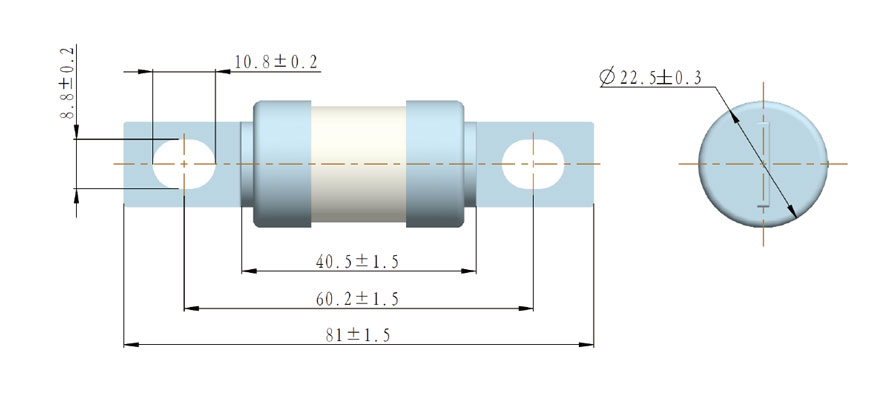

DIAGRAMA ESTRUCTURAL

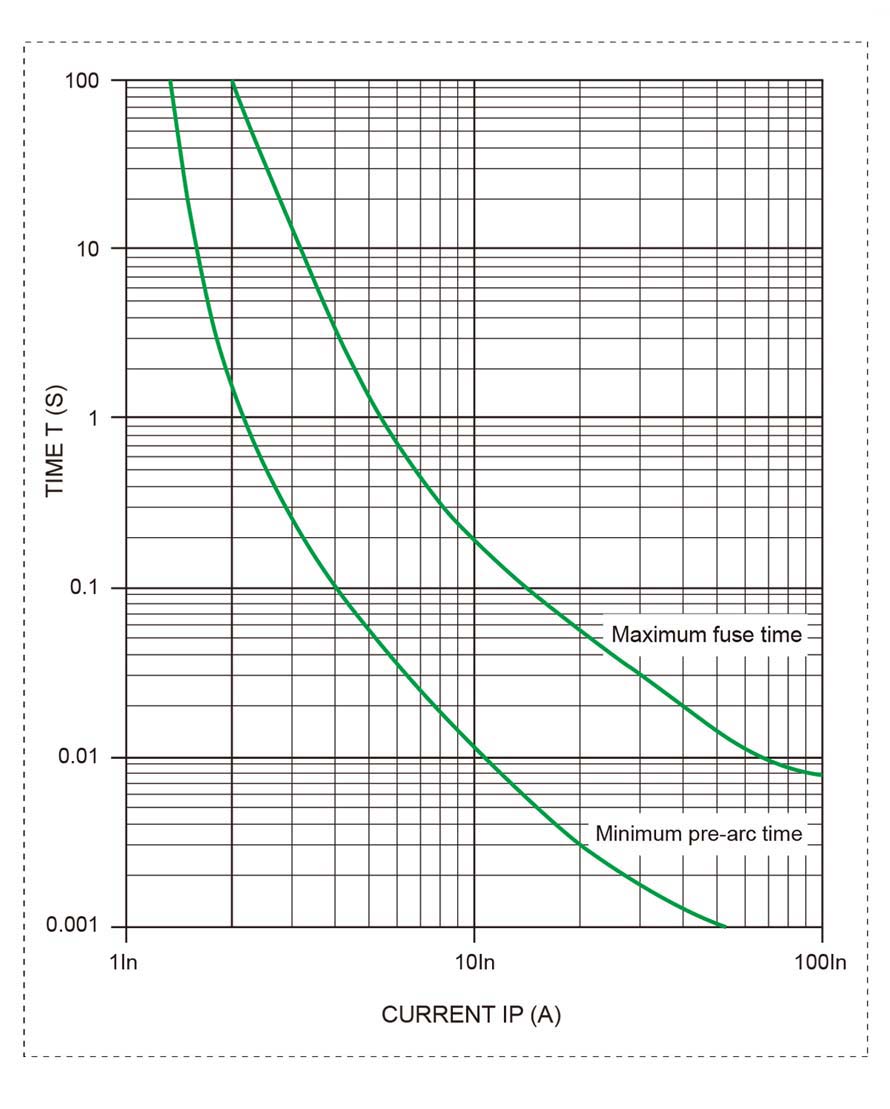

REFERENCIA TÉCNICA ELÉCTRICA

Modelo de producto	Corriente nominal (A)	I²t (A²s)		Capacidad de ruptura	Consumo de energía (w) 0,5 pulgadas	Pernos de montaje/par de apriete
Modelo de producto	Corriente nominal (A)	Prearco	Fusión	Capacidad de ruptura	Consumo de energía (w) 0,5 pulgadas	Pernos de montaje/par de apriete
EV20J500 - 50 A	50	380	750	constante de tiempo de 20 kA (I/D): 2 ms ± 0,5 ms	1.10	Perno de montaje M6, Par de montaje recomendado 6 N*m
EV20J500 - 60 A	60	550	1100		1.40
EV20J500 - 70 A	70	750	1500		1.58
EV20J500 - 80 A	80	930	2280		1.80
EV20J500 - 100 A	100	1500	3010		2.30
EV20J500 - 125 A	125	1410	4202		3.10
EV20J500 - 150 A	150	2010	6100		3.68
