EV Spare Parts New Energy Electric Vehicle High Voltage Fuse DC200B--200-400

Repuestos para vehículos eléctricos Fusible de alto voltaje DC200B--200-400 para vehículos eléctricos de nueva energía

• Estándar: IS0 8820-1, IS0 8820-8, JASO D622

• Tensión nominal: DC200V

• Corriente nominal: 200A, 250A, 300A, 350A, 400A

• Capacidad de ruptura: 10 kA

• Objeto de protección: Proporcionar protección más segura y confiable contra sobrecargas y fallas de corriente de cortocircuito de paquetes de baterías de litio de vehículos eléctricos, circuitos de supercondensadores, circuitos de carga, convertidores CC-CC y otros dispositivos.

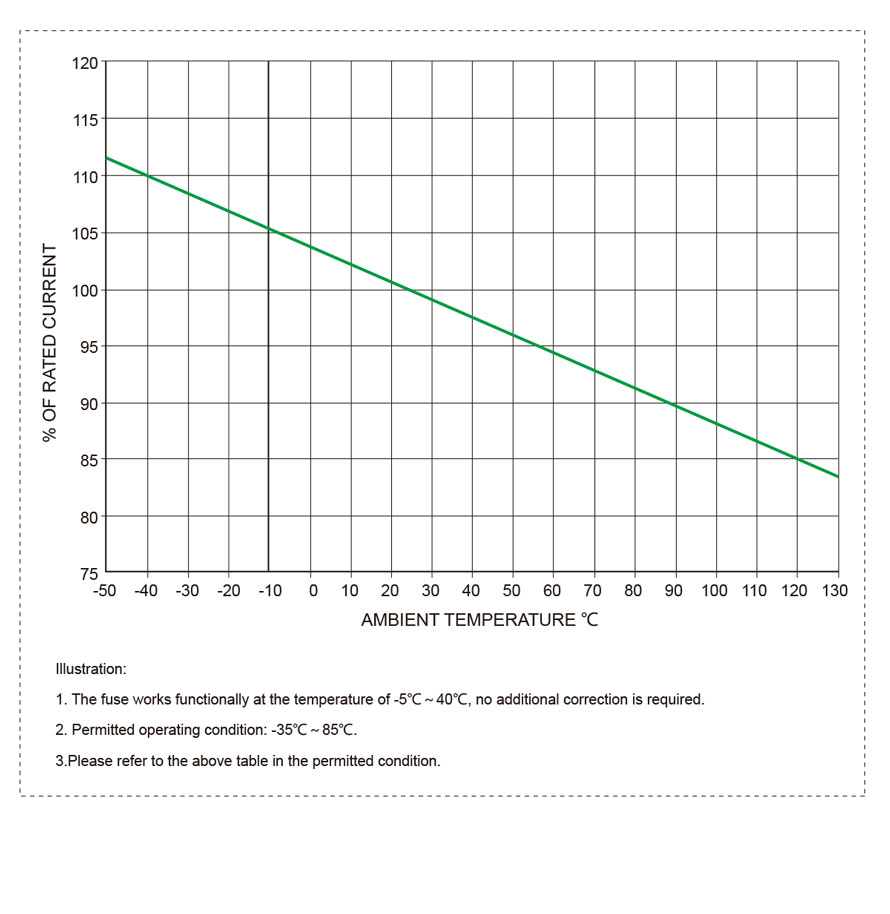

• Entorno aplicable: Temperatura de -35℃ a 85℃, humedad ≤90%.

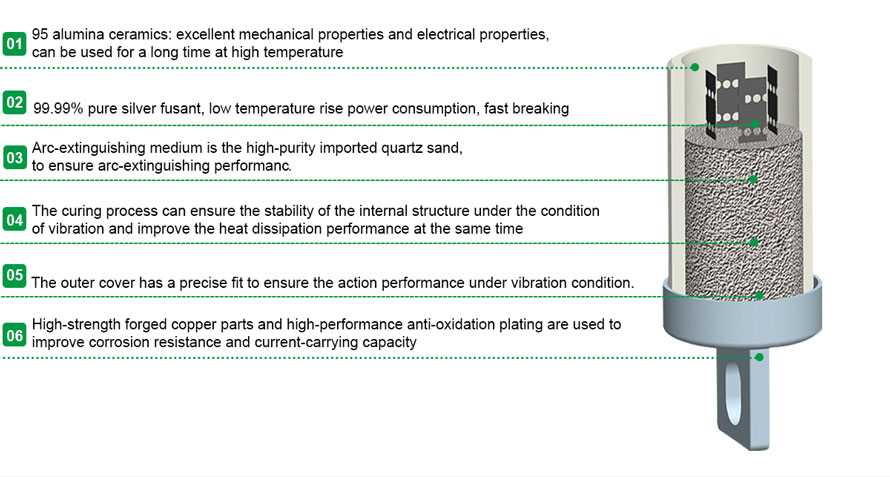

• Descripción del material: Cerámica de alta resistencia de alúmina 95 y pieza fusible de material importado.

• Proceso de estructura: el metal de cobre se remacha después del proceso de soldadura; la arena de cuarzo interna se procesa por solidificación para evitar que los productos se caigan en condiciones de trabajo dinámicas y evitar la pulverización de arco causada por fallas en la línea.

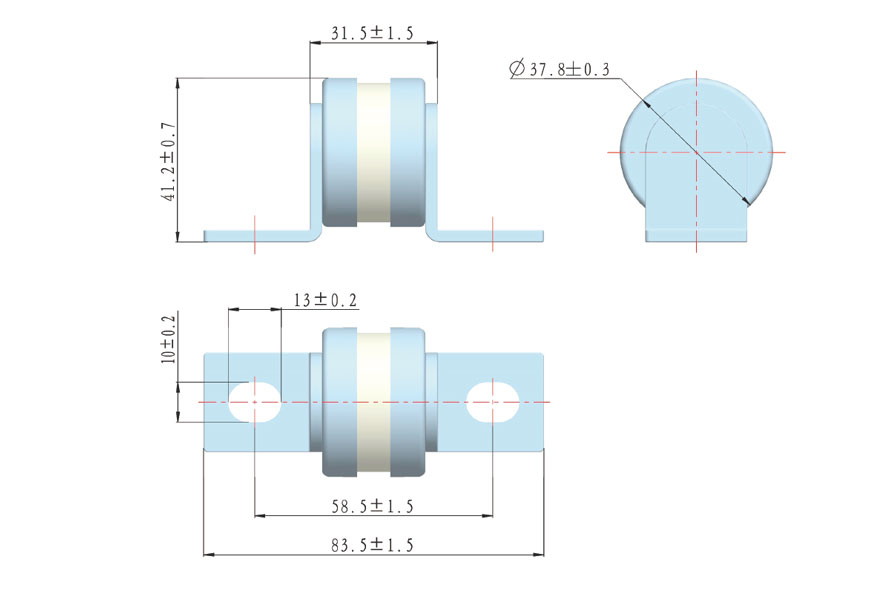

DIAGRAMA ESTRUCTURAL

REFERENCIA TÉCNICA ELÉCTRICA

Modelo de producto	Corriente nominal (A)	I²t (A²s)		Capacidad de ruptura	Consumo de energía (w) 0,5 pulgadas	Pernos de montaje/par de apriete
Modelo de producto	Corriente nominal (A)	Prearco	Fusión	Capacidad de ruptura	Consumo de energía (w) 0,5 pulgadas	Pernos de montaje/par de apriete
SEV35B200 - 200 A	200	5200	20500	constante de tiempo de 10 kA (I/D): 2 ms ± 0,5 ms	3.00	Perno de montaje M8, Par de montaje recomendado 12 N*m
SEV35B200 - 250 A	250	7000	30500		3.90
SEV35B200 - 300 A	300	10000	40000		4.50
SEV35B200 - 350 A	350	15000	60000		4.10
SEV35B200 - 400 A	400	20000	82000		5.50
