EV Spare Parts New Energy Electric Vehicle High Voltage Fuse DC150B--20-180

Repuestos para vehículos eléctricos Fusible de alto voltaje DC150B--20-180 para vehículos eléctricos de nueva energía

• Estándar: IS0 8820-1, IS0 8820-8, JASO D622

• Tensión nominal: CC 150 V

• Corriente nominal: 20A, 25A, 32A, 35A, 50A, 63A, 80A, 100A, 125A, 160A, 180A

• Capacidad de ruptura: 20 kA

• Objeto de protección: Proporcionar protección más segura y confiable contra sobrecargas y fallas de corriente de cortocircuito de paquetes de baterías de litio de vehículos eléctricos, circuitos de supercondensadores, circuitos de carga, convertidores CC-CC y otros dispositivos.

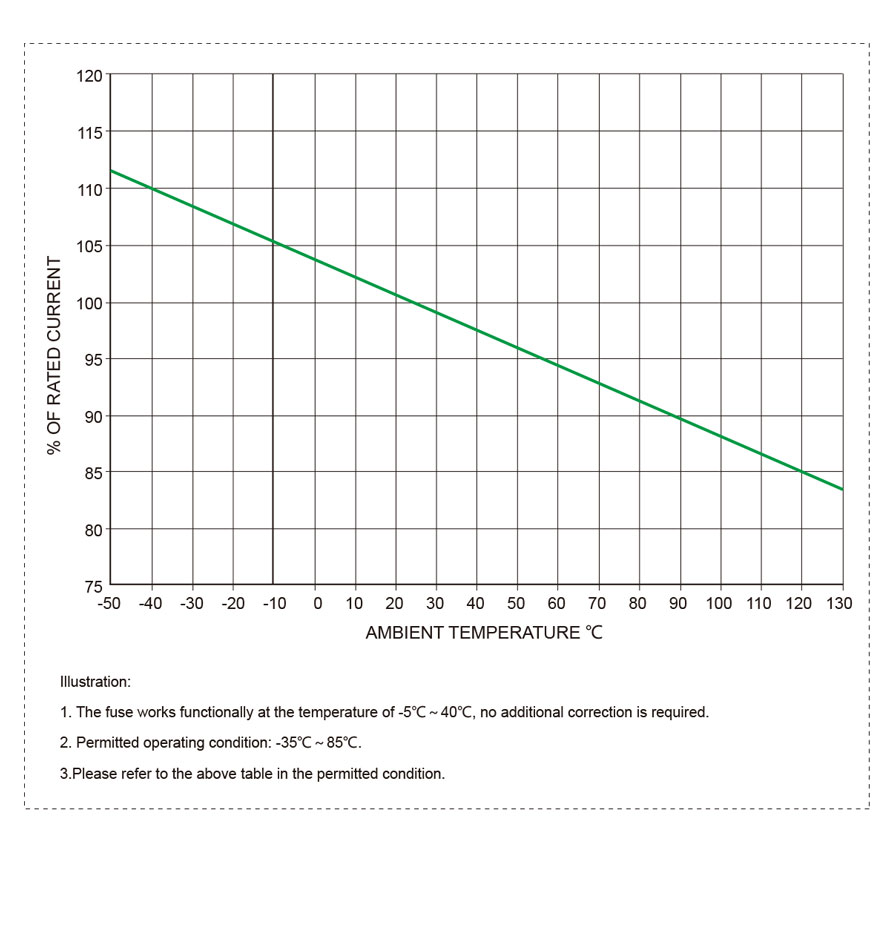

• Entorno aplicable: Temperatura de -35℃ a 85℃, humedad ≤90%.

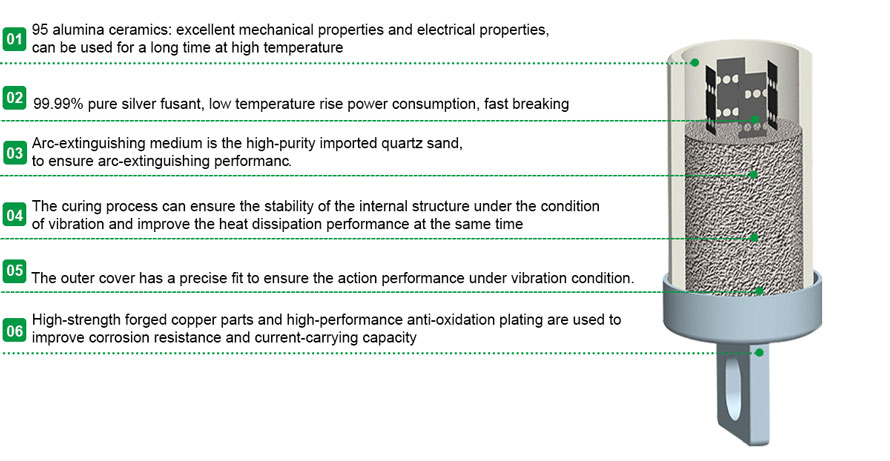

• Descripción del material: Cerámica de alta resistencia de alúmina 95 y pieza fusible de material importado.

• Proceso de estructura: el metal de cobre se remacha después del proceso de soldadura; la arena de cuarzo interna se procesa por solidificación para evitar que los productos se caigan en condiciones de trabajo dinámicas y evitar la pulverización de arco causada por fallas en la línea.

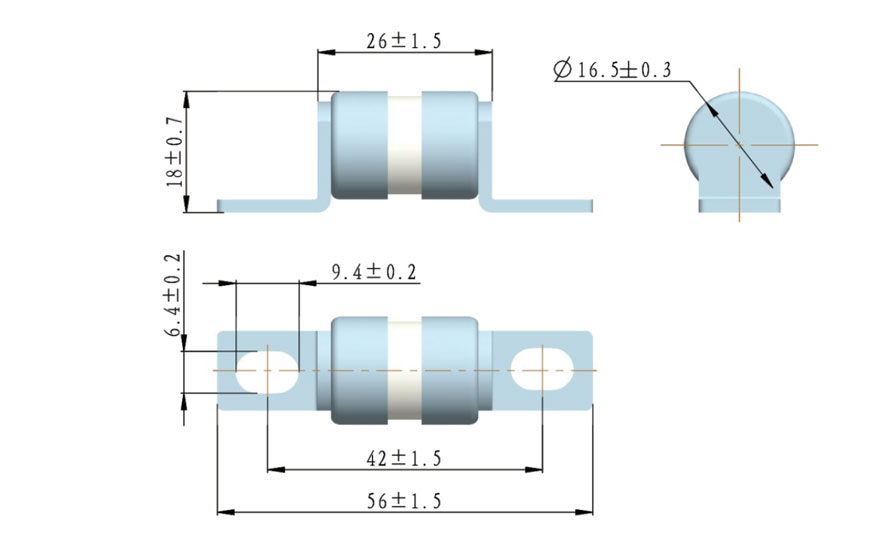

DIAGRAMA ESTRUCTURAL

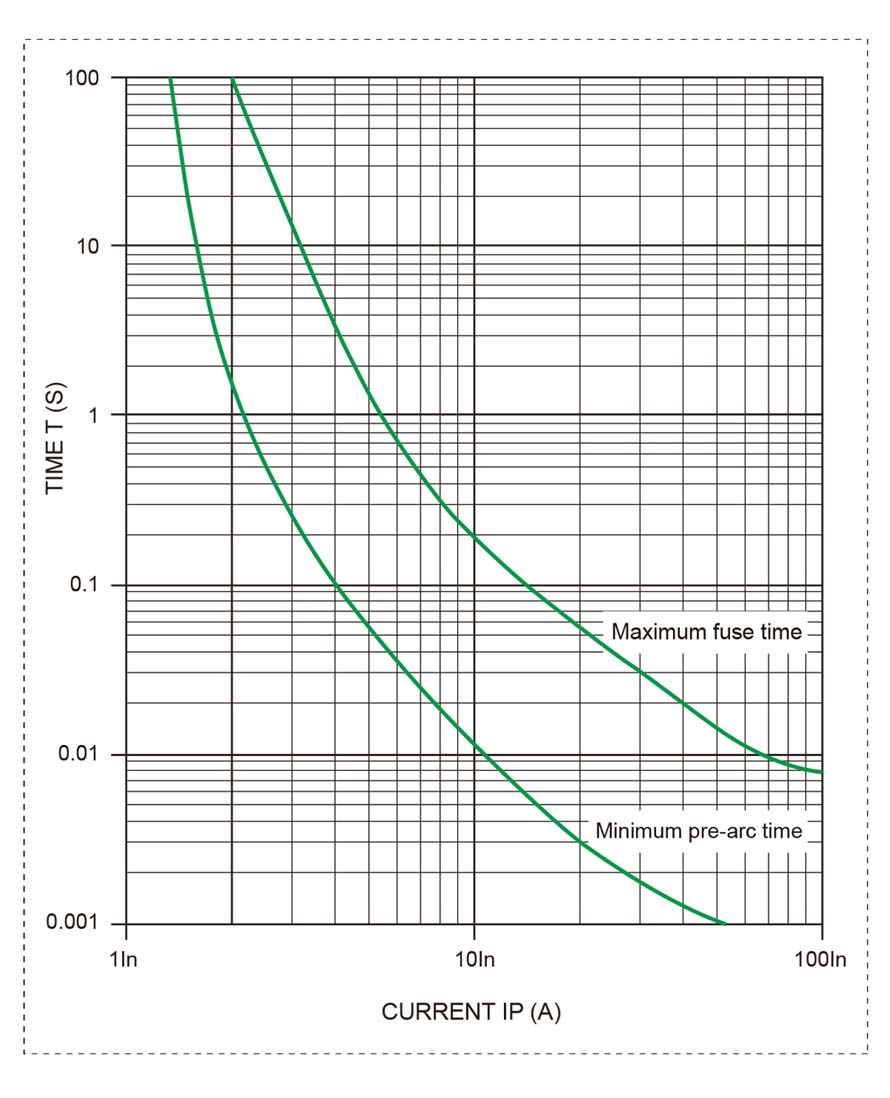

REFERENCIA TÉCNICA ELÉCTRICA

Modelo de producto	Corriente nominal (A)	I²t (A²s)		Capacidad de ruptura	Consumo de energía (w) 0,5 pulgadas	Pernos de montaje/par de apriete
Modelo de producto	Corriente nominal (A)	Prearco	Fusión	Capacidad de ruptura	Consumo de energía (w) 0,5 pulgadas	Pernos de montaje/par de apriete
SEV16B150 - 20 A	20	12	100	constante de tiempo de 20 kA (I/D): 2 ms ± 0,5 ms	0,45	Perno de montaje M6, Par de montaje recomendado 6 N*m
SEV16B150 - 25 A	25	18	120		0.60
SEV16B150 - 32A	32	32	200		0,68
SEV16B150 - 35 A	35	50	320		0,75
SEV16B150 - 50 A	50	100	500		1.05
SEV16B150 - 63A	63	180	1100		1.35
SEV16B150 - 80 A	80	300	1900		2.10
SEV16B150 - 100 A	100	600	3800		2.78
SEV16B150 - 125A	125	625	3900		3.38
SEV16B150 - 160 A	160	1100	7000		4.28
SEV16B150 - 180 A	180	1600	12000		5.33
