EV Spare Parts New Energy Electric Vehicle High Voltage Fuse DC500A--100-250

Repuestos para vehículos eléctricos Fusible de alto voltaje para vehículos eléctricos de nueva energía DC500A--100-250

• Estándar: IS0 8820-1, IS0 8820-8, JASO D622

• Tensión nominal: DC500V

• Corriente nominal: 100 A, 125 A, 150 A, 175 A, 200 A, 250 A

• Capacidad de ruptura: 20 kA

• Objeto de protección: Proporcionar protección más segura y confiable contra sobrecargas y fallas de corriente de cortocircuito de paquetes de baterías de litio de vehículos eléctricos, circuitos de supercondensadores, circuitos de carga, convertidores CC-CC y otros dispositivos.

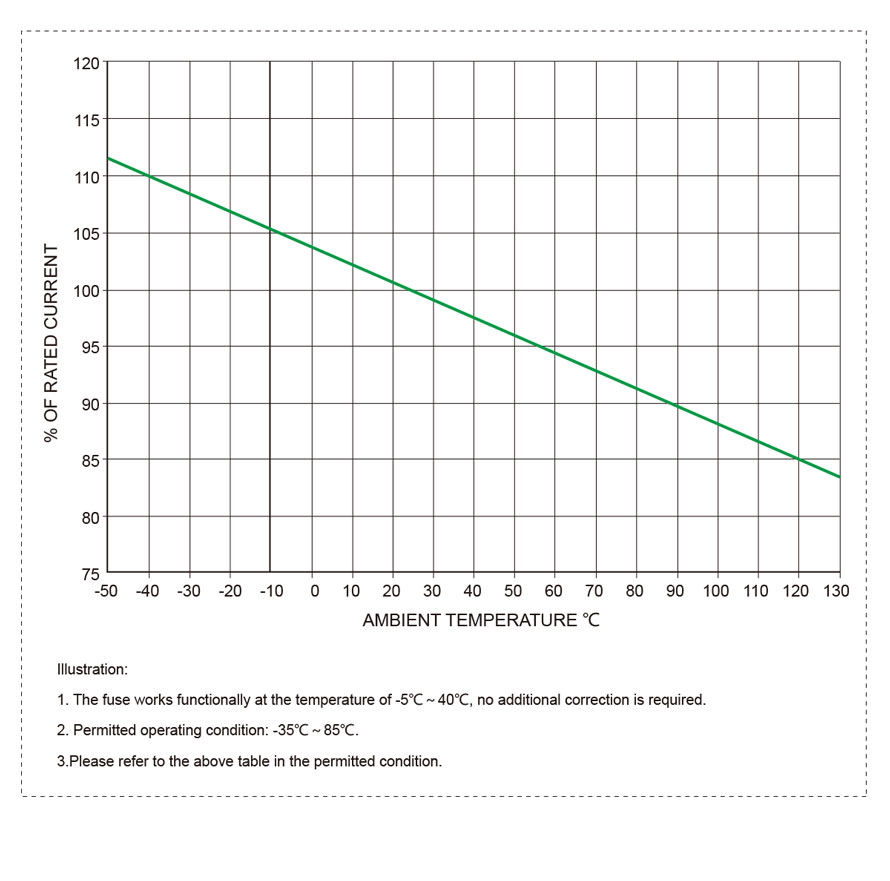

• Entorno aplicable: Temperatura de -35℃ a 85℃, humedad ≤90%.

• Descripción del material: Cerámica de alta resistencia de alúmina 95 y pieza fusible de material importado.

• Proceso de estructura: el metal de cobre se remacha después del proceso de soldadura; la arena de cuarzo interna se procesa por solidificación para evitar que los productos se caigan en condiciones de trabajo dinámicas y evitar la pulverización de arco causada por fallas en la línea.

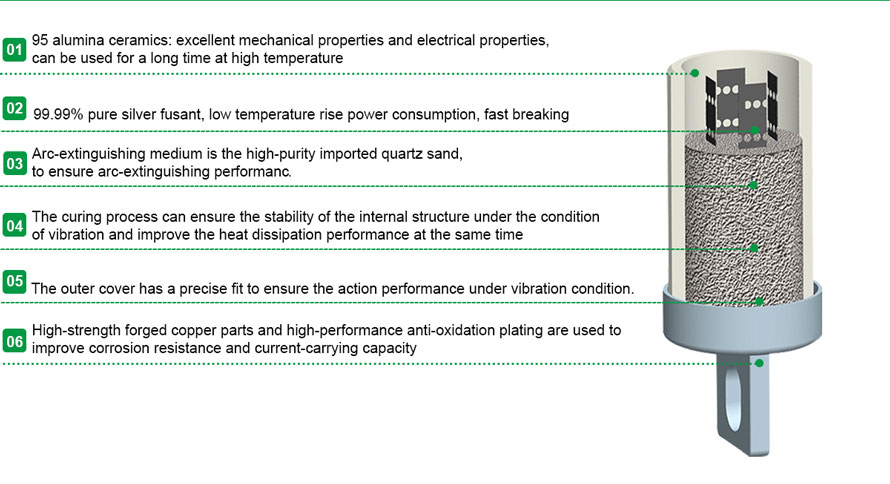

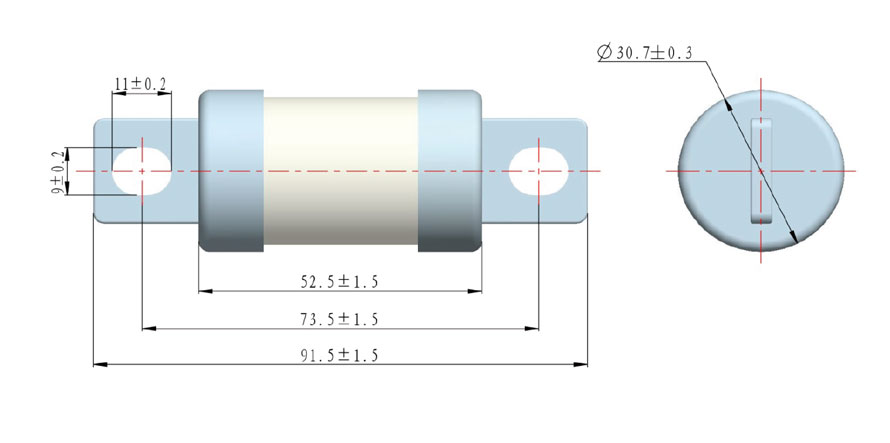

DIAGRAMA ESTRUCTURAL

REFERENCIA TÉCNICA ELÉCTRICA

Modelo de producto	Corriente nominal (A)	I²t (A²s)		Capacidad de ruptura	Consumo de energía (w) 0,5 pulgadas	Pernos de montaje/par de apriete
Modelo de producto	Corriente nominal (A)	Prearco	Fusión	Capacidad de ruptura	Consumo de energía (w) 0,5 pulgadas	Pernos de montaje/par de apriete
EV28J500 - 100 A	100	1050	3620	constante de tiempo de 20 kA (I/D): 2 ms ± 0,5 ms	3.20	Perno de montaje M8, Par de montaje recomendado 12 N*m
EV28J500 - 125 A	125	2200	7400		4.00
EV28J500 - 150 A	150	3390	10200		4.90
EV28J500 - 175 A	175	3840	11050		5.70
EV28J500 - 200 A	200	4300	12800		6.80
EV28J500 - 250 A	250	5400	15020		7.50
