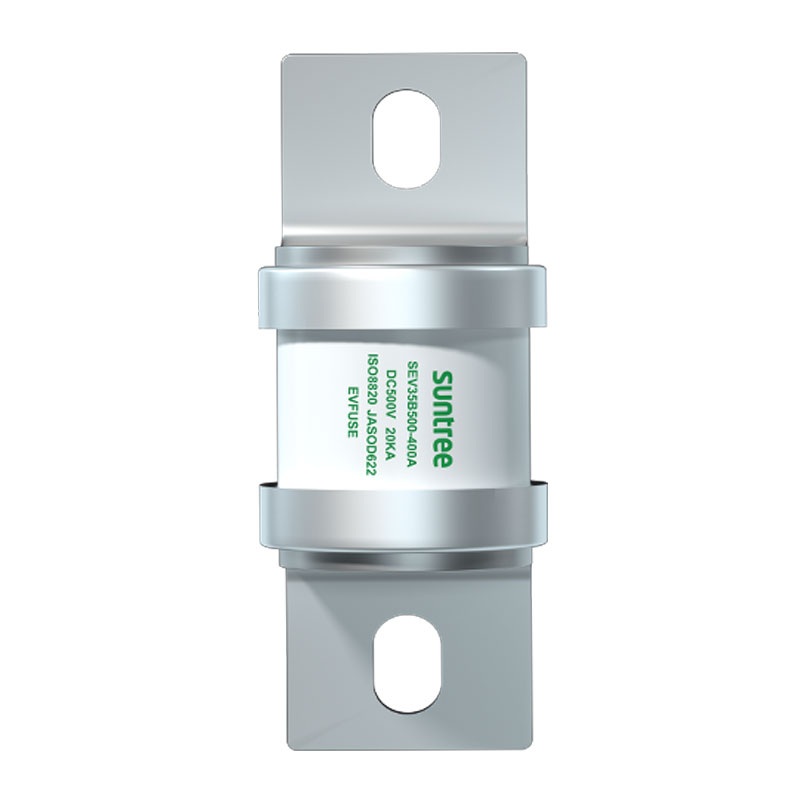

EV Spare Parts New Energy Electric Vehicle High Voltage Fuse DC500B--200-400

Repuestos para vehículos eléctricos Fusible de alto voltaje para vehículos eléctricos de nueva energía DC500B--200-400

• Estándar: IS0 8820-1, IS0 8820-8, JASO D622

• Tensión nominal: DC500V

• Corriente nominal: 200A, 250A, 300A, 350A, 400A

• Capacidad de ruptura: 20 kA

• Objeto de protección: Proporcionar protección más segura y confiable contra sobrecargas y fallas de corriente de cortocircuito de paquetes de baterías de litio de vehículos eléctricos, circuitos de supercondensadores, circuitos de carga, convertidores CC-CC y otros dispositivos.

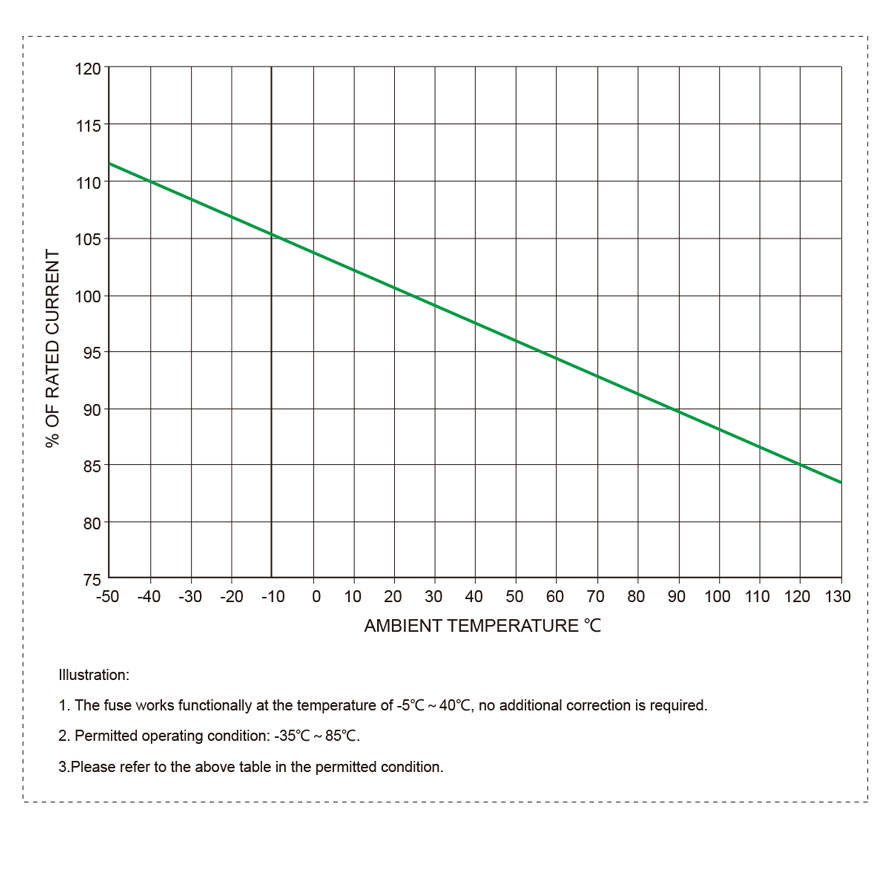

• Entorno aplicable: Temperatura de -35℃ a 85℃, humedad ≤90%.

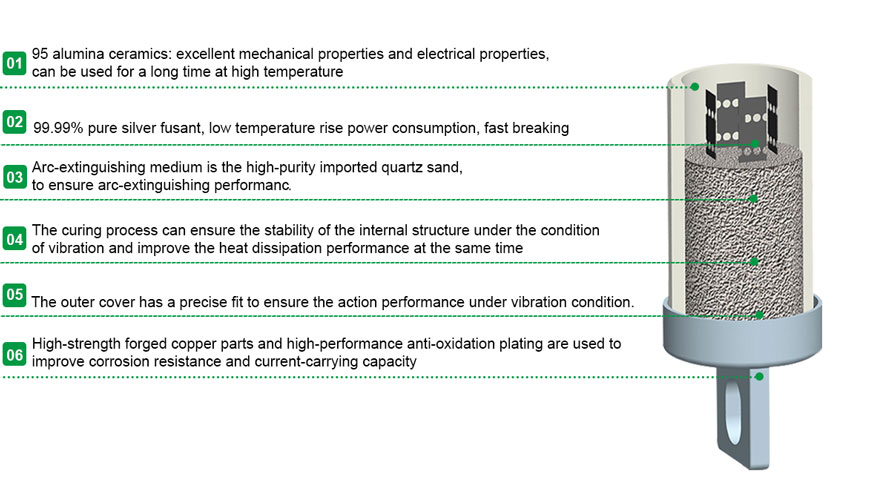

• Descripción del material: Cerámica de alta resistencia de alúmina 95 y pieza fusible de material importado.

• Proceso de estructura: el metal de cobre se remacha después del proceso de soldadura; la arena de cuarzo interna se procesa por solidificación para evitar que los productos se caigan en condiciones de trabajo dinámicas y evitar la pulverización de arco causada por fallas en la línea.

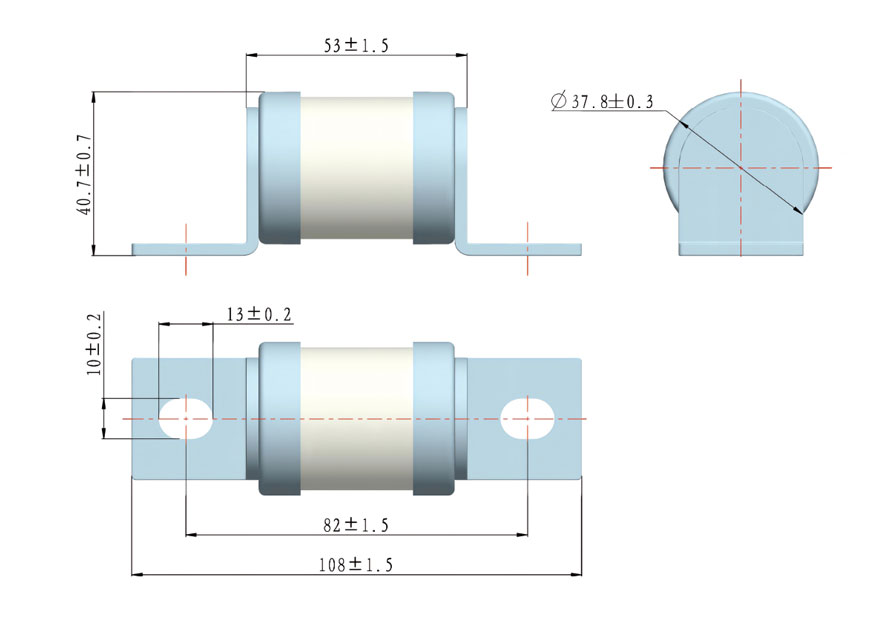

DIAGRAMA ESTRUCTURAL

REFERENCIA TÉCNICA ELÉCTRICA

Modelo de producto	Corriente nominal (A)	I²t (A²s)		Capacidad de ruptura	Consumo de energía (w) 0,5 pulgadas	Pernos de montaje/par de apriete
Modelo de producto	Corriente nominal (A)	Prearco	Fusión	Capacidad de ruptura	Consumo de energía (w) 0,5 pulgadas	Pernos de montaje/par de apriete
SEV35B500 - 200 A	200	3250	27000	constante de tiempo de 20 kA (I/D): 2 ms ± 0,5 ms	6.20	Perno de montaje M8, Par de montaje recomendado 12 N*m
SEV35B500 - 250 A	250	6000	48500		6.90
SEV35B500 - 300 A	300	7100	60000		7.80
SEV35B500 - 350 A	350	11500	90500		8.80
SEV35B500 - 400 A	400	15000	110000		10.20
