EV Spare Parts New Energy Electric Vehicle High Voltage Fuse DC750--12-60

Repuestos para vehículos eléctricos Fusible de alto voltaje DC750--12-60 para vehículos eléctricos de nueva energía

• Estándar: IS0 8820-1, IS0 8820-8, JASO D622

• Tensión nominal: CC 750 V

• Corriente nominal: 12A, 16A, 20A, 25A, 30A, 40A, 50A, 60A

• Capacidad de ruptura: 5kA

• Objeto de protección: Proporcionar protección más segura y confiable contra sobrecargas y fallas de corriente de cortocircuito de paquetes de baterías de litio de vehículos eléctricos, circuitos de supercondensadores, circuitos de carga, convertidores CC-CC y otros dispositivos.

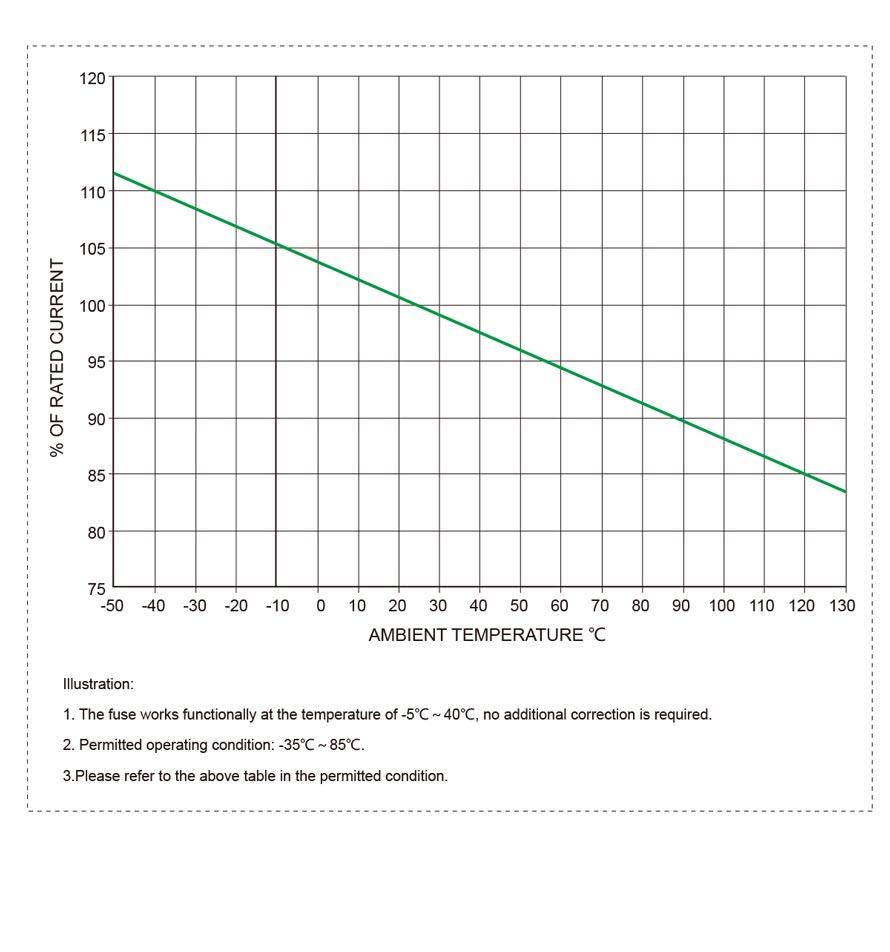

• Entorno aplicable: Temperatura de -35℃ a 85℃, humedad ≤90%.

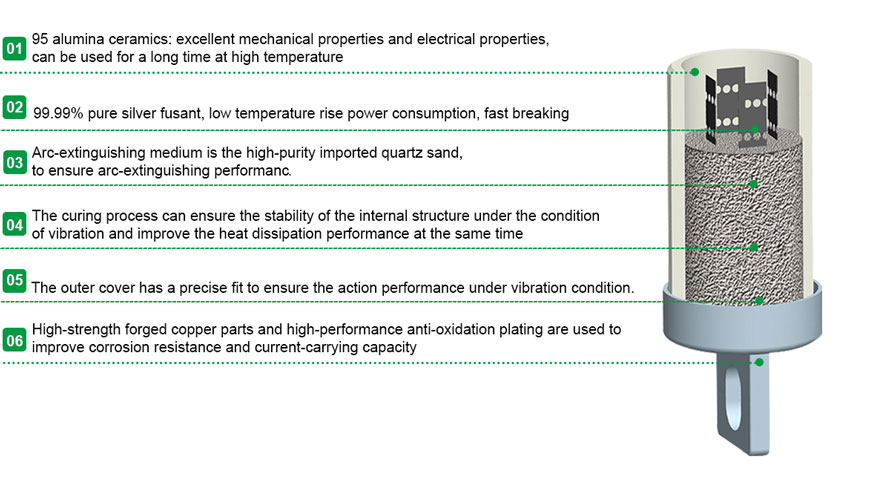

• Descripción del material: Cerámica de alta resistencia de alúmina 95 y pieza fusible de material importado.

• Proceso de estructura: el metal de cobre se remacha después del proceso de soldadura; la arena de cuarzo interna se procesa por solidificación para evitar que los productos se caigan en condiciones de trabajo dinámicas y evitar la pulverización de arco causada por fallas en la línea.

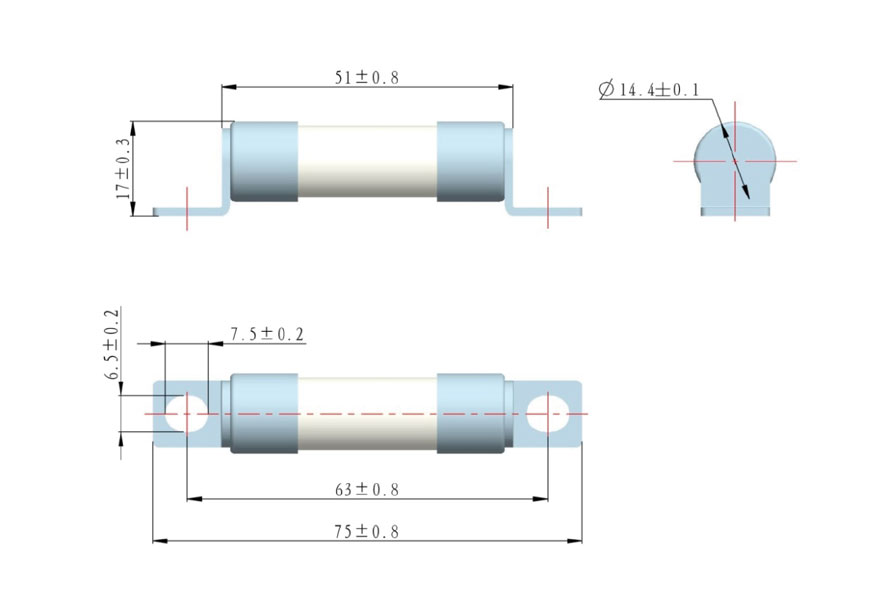

DIAGRAMA ESTRUCTURAL

REFERENCIA TÉCNICA ELÉCTRICA

Modelo de producto	Corriente nominal (A)	I²t (A²s)		Capacidad de ruptura	Consumo de energía (w) 0,5 pulgadas	Pernos de montaje/par de apriete
Modelo de producto	Corriente nominal (A)	Prearco	Fusión	Capacidad de ruptura	Consumo de energía (w) 0,5 pulgadas	Pernos de montaje/par de apriete
SEV14B750 - 12A	12	412	517	constante de tiempo de 5 kA (I/D): 2 ms ± 0,5 ms	0,54	Perno de montaje M6, Par de montaje recomendado 6 N*m
SEV14B750 - 16A	16	536	735		0,71
SEV14B750 - 20 A	20	821	1594		0,84
SEV14B750 - 25 A	25	1014	1893		1.06
SEV14B750 - 30 A	30	1253	2347		1.39
SEV14B750 - 40 A	40	1890	3743		1.73
SEV14B750 - 50 A	50	2951	5384		1.96
SEV14B750 - 60 A	60	3846	7543		2.30
