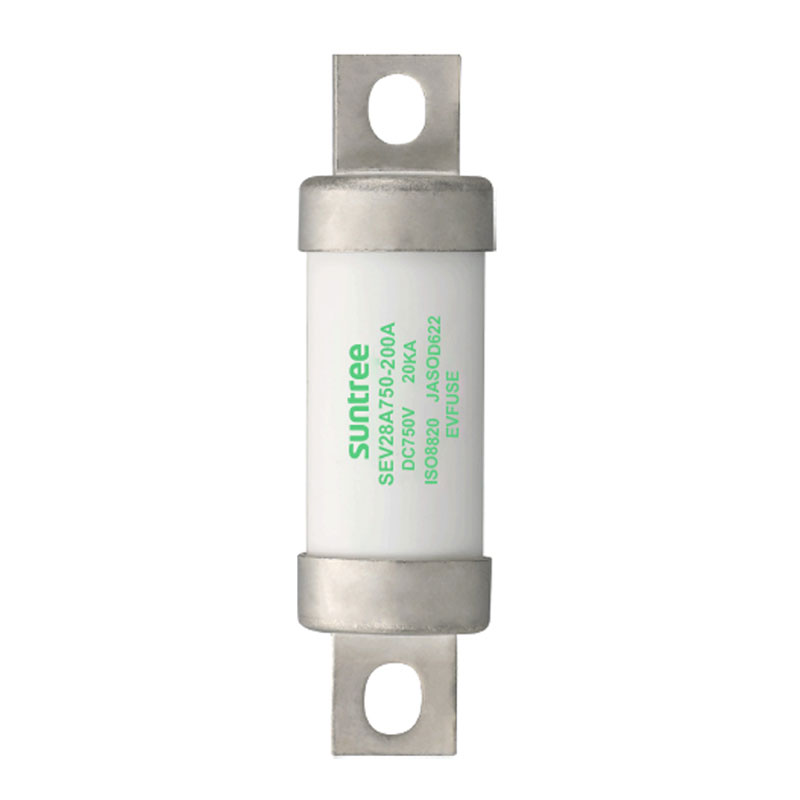

EV Spare Parts New Energy Electric Vehicle High Voltage Fuse DC750--100-200A

Repuestos para vehículos eléctricos (VE) Fusible de alto voltaje para vehículos eléctricos de nueva energía DC750--100-200A

• Estándar: IS0 8820-1, IS0 8820-8, JASO D622

• Tensión nominal: CC 750 V

• Corriente nominal: 100 A, 125 A, 150 A, 200 A

• Capacidad de ruptura: 20 kA

• Objeto de protección: Proporcionar protección más segura y confiable contra sobrecargas y fallas de corriente de cortocircuito de paquetes de baterías de litio de vehículos eléctricos, circuitos de supercondensadores, circuitos de carga, convertidores CC-CC y otros dispositivos.

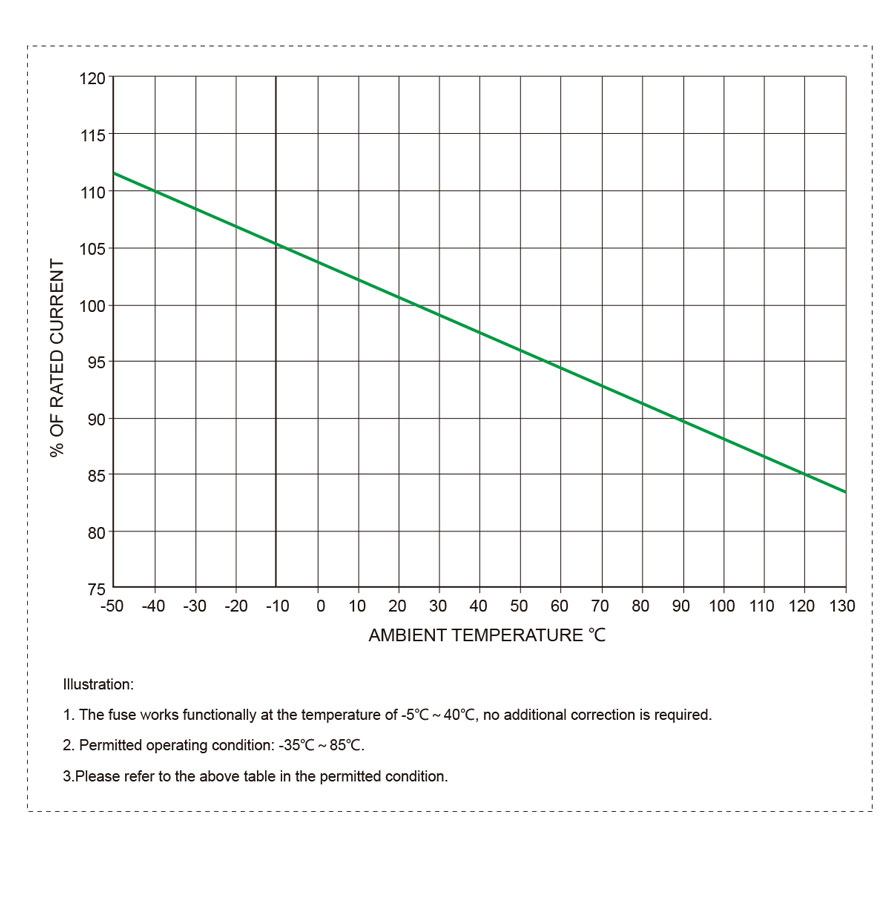

• Entorno aplicable: Temperatura de -35 °C a 85 °C, humedad ≤90 %

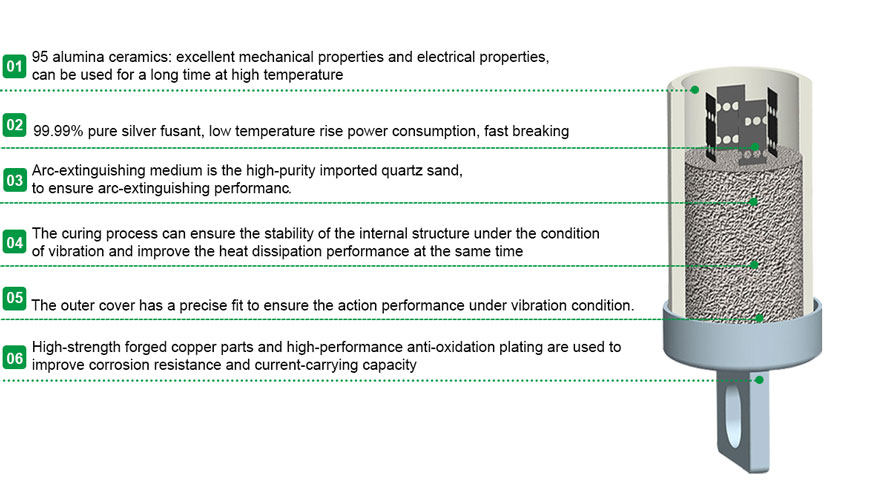

• Descripción del material: Cerámica de alta resistencia de alúmina 95 y pieza fusible de material importado

• Proceso de estructura: el metal de cobre se remacha después del proceso de soldadura; la arena de cuarzo interna se procesa mediante soldificación para evitar que los productos se caigan en condiciones de trabajo dinámicas y evitar la pulverización de arco causada por fallas en la línea.

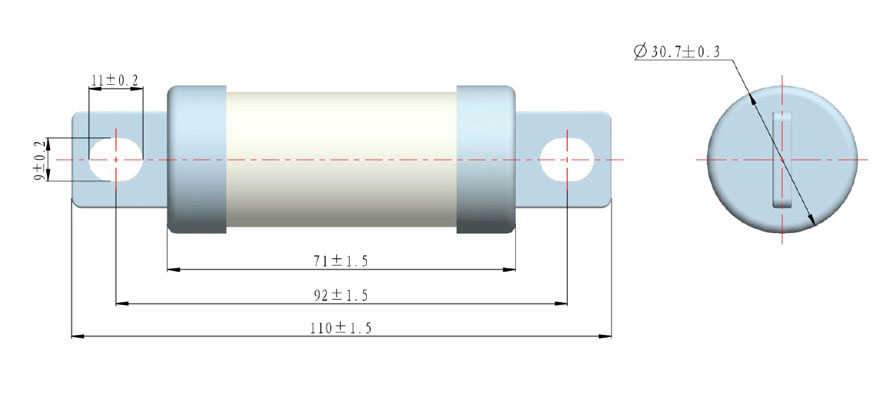

DIAGRAMA ESTRUCTURAL

REFERENCIA TÉCNICA ELÉCTRICA

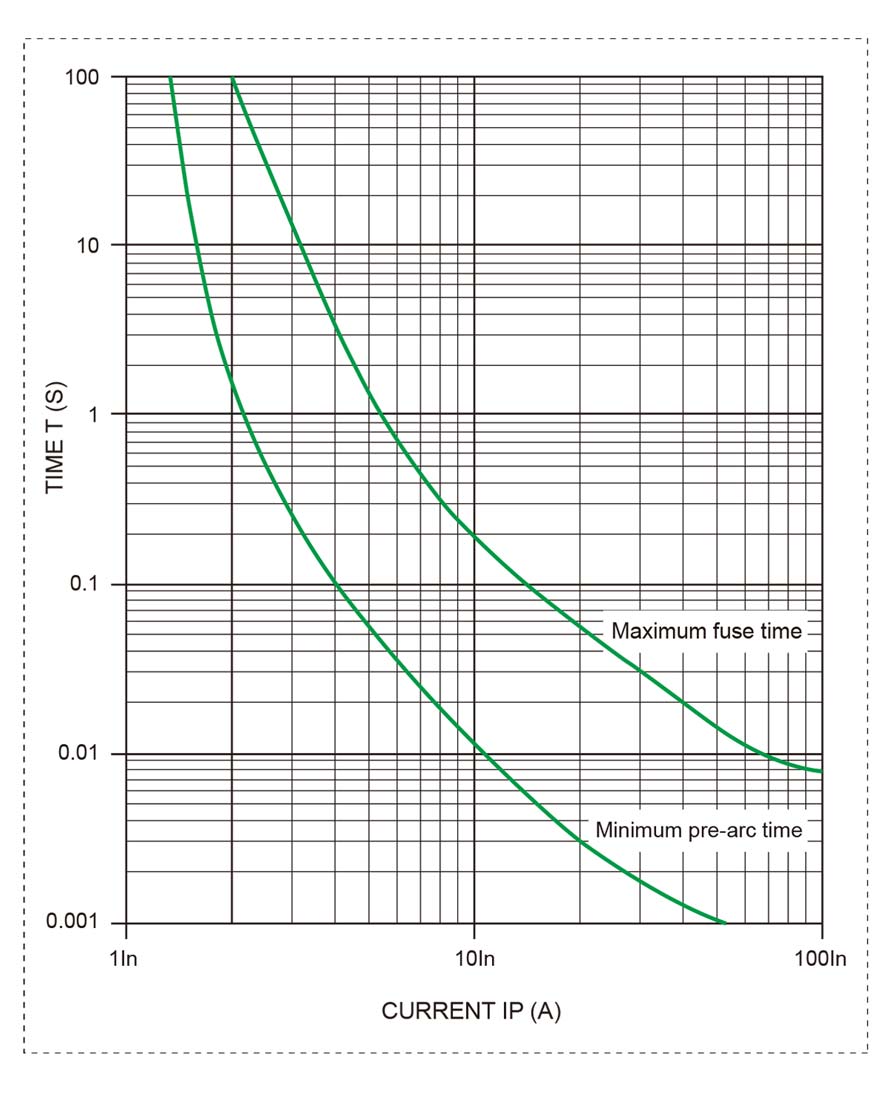

Modelo de producto	Corriente nominal (A)	I²t (A²s)		Capacidad de ruptura	Consumo de energía (w) 0,5 pulgadas	Pernos de montaje/par de apriete
Modelo de producto	Corriente nominal (A)	Prearco	Fusión	Capacidad de ruptura	Consumo de energía (w) 0,5 pulgadas	Pernos de montaje/par de apriete
SEV28A750 - 100 A	100	1080	5250	constante de tiempo de 20 kA (I/D): 2 ms ± 0,5 ms	3.50	Perno de montaje M8, Par de montaje recomendado 12 N*m
SEV28A750 - 125 A	125	3600	10950		4.20
SEV28A750 - 150 A	150	4350	16380		5.00
SEV28A750 - 200 A	200	8250	28600		7.20
