Interruptor magnetotérmico de CC SL7N-63

•Protección contra cortocircuitos, protección contra sobrecargas.

•Alta capacidad de ruptura, hasta 6kA

• Sin polos positivos y negativos, se pueden invertir, fácil de conectar.

•Corriente de trabajo nominal de 63 A

•Distancia de apertura > 9 mm, corta rápidamente el arco.

•Interruptor de arco laberíntico

• Estructura de soplado magnético en forma de U, mejora la capacidad del arco de desastre.

•7 remaches garantizan la fiabilidad del cableado

•Diseño de barras colectoras, cableado confiable y hermoso.

•Diseño de forma única

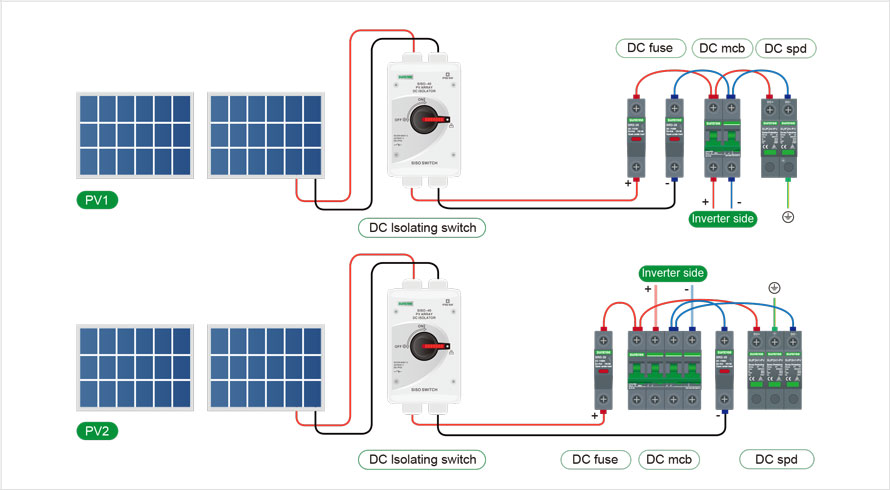

•Productos DC con accesorios completos, sistemas fotovoltaicos y de almacenamiento de energía

Tensión de aislamiento nominal (Ui)	1250 V
Tensión nominal de servicio (Ue)	CC (1P): 15 V, 60 V, 100 V, 180 V, 250 V; CC (2P): 125 V, 375 V, 550 V, 600 V, 800 V CC(3P): 750 V, 800 V; CC(4P): 800 V, 1000 V, 1200 V
Corriente nominal del marco de la carcasa de corriente	63A
Diferentes corrientes en el mismo marco de corriente	6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A
Capacidad nominal de interrupción del cortocircuito en servicio lcs=lcu	lcs=lcu=6kA(2P800V/4P1200V lcs=lcu= 2KA）
Vida mecánica	8500 veces
Vida eléctrica	1500 veces (< DC125V / 1P, < DC250V / 2P) 1000 veces (otras especificaciones de voltaje)
Certificado
Tensión nominal soportada al impulso Uimp	6 kV
Características del viaje / tipo de viaje	ANTES DE CRISTO
Categoría de sobretensión	III
Clase de contaminación	3
Protección contra la entrada	IP40; terminal IP20
Resistencia al calor y la humedad.	Clase 2
Humedad relativa	≤95%
Cumple con los estándares	IEC 60947-2 GB/T 14048.2
Resistencia a los golpes	Según IEC60068-2-6
Parámetros de resistencia a los impactos mecánicos	Según IEC60068-2-27
Temperatura ambiente de servicio	-30℃~70℃
IEC60068-4 Resistencia al calor y a la humedad (IEC60068-4)	Clase Db (temperatura 55°C 6 ciclos)
Temperatura ambiente de almacenamiento	-40℃~85℃
Altitud	≤2000 m
Accesorios de pesas	0,12 kg/P
Accesorios	OFISD/MX/MN/MX+OF
Voltaje de control MX Us	CC: 12 V, 24 V, 220 V; CA: 110 V, 220 V, 380 V. Se recomienda una fuente de alimentación no inferior a 75 W.
Tensión nominal MN Un	CA 220 V CA 380 V
