FUSIBLE CC 1100 V SRD-30

•Uso: Bajo voltaje, energía solar fotovoltaica
• Normas de seguridad: IEC
•Tipo: Fusible térmico de CC
•Certificación:TVU、CE、IEC
•Capacidad de corte en cortocircuito 33KA
•Diseño de enchufe, núcleo fusible de cambio rápido que mejora la eficiencia
•Diseño de ventana indicadora, señal de si el núcleo fusionado está fusionado o no (la luz está encendida cuando está fundido, no está encendida)
•Material retardante de llama PA66
•Protección contra sobrecargas y cortocircuitos.

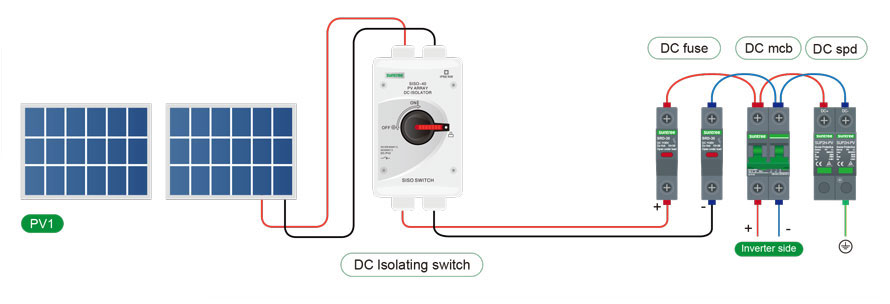

•Todos los conjuntos de cadenas fotovoltaicas deben estar equipados con un circuito de protección con fusibles de CC para eliminar fallas.

REFERENCIA TÉCNICA ELÉCTRICA

Modelo de producto	SRD-30
Normas de citación	IEC/EN60947-1 IEC/EN 60947-3
Tensión de aislamiento nominal Ui	1200 V
Tensión nominal de servicio Ue	1100 V CC
Corriente nominal de servicio (Ie)	2/3/4/5/6/8/10/12/15/16/20/25/30A
Tensión nominal soportada al impulso Uimp	6 kV
Disipación de potencia nominal aceptable	4W
Número de polos	1P
Corriente de cortocircuito límite nominal	30 kA

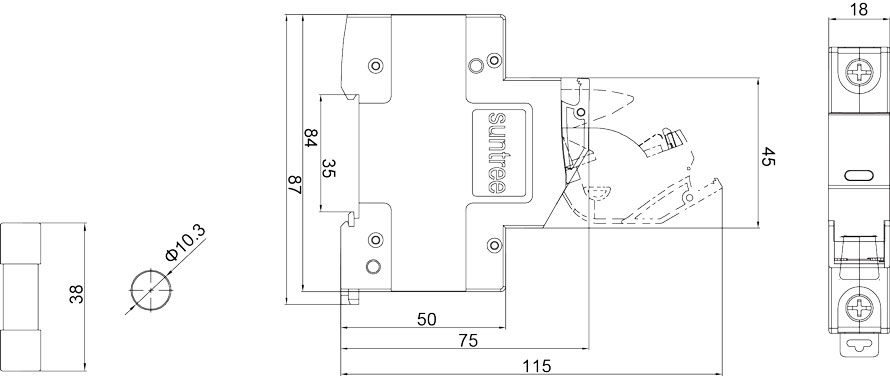

Dimensiones del fusible para su uso	10 mm × 38 mm
Protección contra la entrada	IP20
Categoría de uso	PV-0

PARÁMETROS DE AIREACIÓN

Polos(P)	Temperatura ambiente	Temperatura en el gabinete (°C de referencia) volumen: 0,1m³	Factor de reducción
1~4	25	30	1
1~4	30	40	0,93
1~4	40	50	0.9
1~4	50	60	0,85
5~24	-11	30	0.9
5~24	3	40	0,85
5~24	18	50	0,75
5~24	40	60	0.6
5-~24	55	65	0.5
5~24	60	70	0,45
5~24	65	75	0.6
Para los artículos “> 5p”, los datos se miden cuando se encienden 24P al mismo tiempo.
