CAJA COMBINADORA DE CC 500 V / 1000 V SHLX-PV3/1

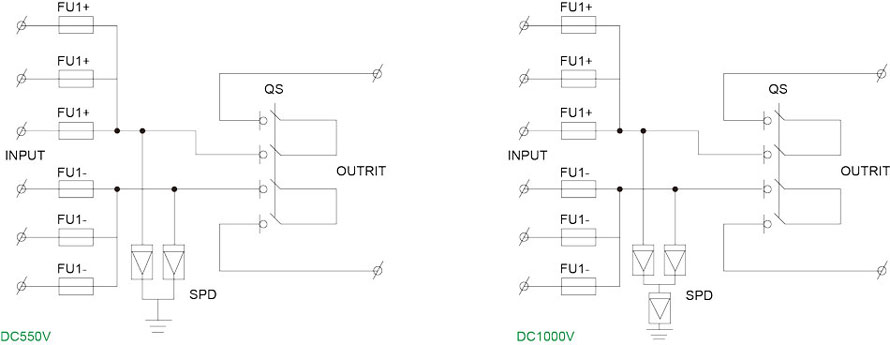

Configuración del producto en la caja

CC 550 V

• Fusible de CC de 1100 V × 6
• Disyuntor de CC de 550 V × 1
• Protector contra sobretensiones de CC de 500 V × 1

CC 1000 V

• Fusible de CC de 1100 V × 6
• Disyuntor de CC de 1000 V × 1
• Protector contra sobretensiones de CC de 1000 V × 1

SHLX-PV4/2
Voltaje máximo de CC del sistema	CC 550 V	CC 1000 V
Corriente de entrada máxima para cada cadena	15A
Máximo de cadenas de entrada	1
Corriente máxima de conmutación de salida	40A/50A
Número de inversores MPPT	1
Número de cadenas de salida	1
PROTECTOR CONTRA SOBRETENSIONES DE CC
Voltaje	Ue=DC1500v Ue=DC1200v Ue=DC1000V Ue=DC500V y abajo
Corriente máxima de descarga instantánea	ln=20KA/40KA
Polo	2P 3P
Proceso de dar un título	CE TÜV
DISYUNTOR DE CC
Voltaje	Ue=DC1200v Ue=DC1000V y abajo
Actual	Entrada=6A Entrada=10A Entrada=16A Entrada=20A Entrada=25A Entrada=32A Entrada=40A Entrada=50A Entrada=63A
Polo	1P 2P 3P 4P
Auxiliar	Nosotros: CC 12 V CC 24 V CC 48 V CA 230 V/415 V 1 A-2 A MX+OF
Proceso de dar un título	CE CB TUV SAA
FUSIBLE DE CC
Voltaje	Ue=CC 1100 V
Actual	Entrada=1A Entrada=3A Entrada=5A Entrada=6A Entrada=10A Entrada=16A Entrada=20A Entrada=25A Entrada=30A
Especificación	10*38 mm
Proceso de dar un título	CB CE TÚV
